LWIR

MWIR

SineImage’s specialized Infrared targets support testing in short to medium wavelengths (1.4-8microns) and long

wavelengths (8­15 microns). SineImage’s standard, inkjet­printed test charts work in near­infrared wavelengths

up to 1.4microns.The targets produce adequate contrast to effectively test a range of infrared camera systems.

These test charts include high resolution slanted­edges that can measure sharpness variations across the

entire image sensor. The targets support analysis of other key IR image quality factors, including noise and distortion.

Available Sizes:61 x 91 cm (2 x 3 feet).

 MWIR target also available in 91 x 122 cm (3 x 4 feet).

Larger sizes are available upon request.

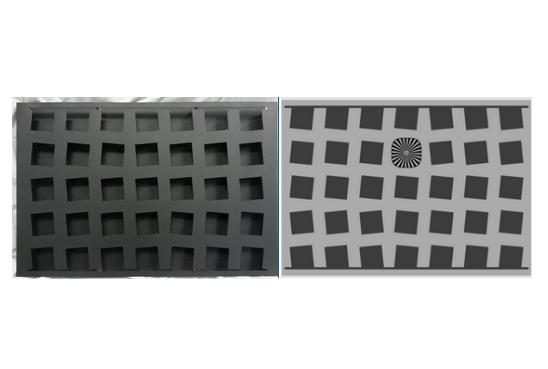

These two targets are constructed differently and use unique materials in order to measure their respective IR wavelengths.

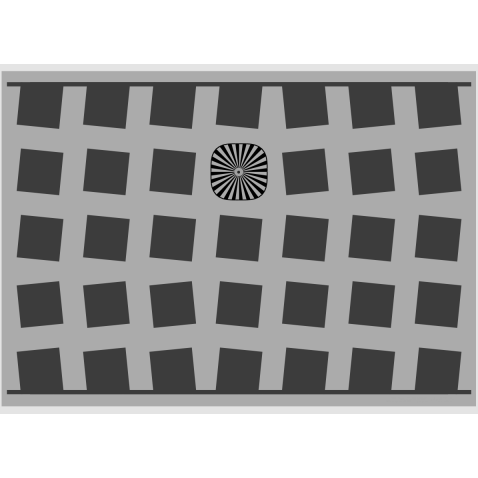

The MWIR target is produced using a silk­screened SFRplus print on an aluminum sheet.

Contrast is produced due to the difference in emissivity between the different paints.

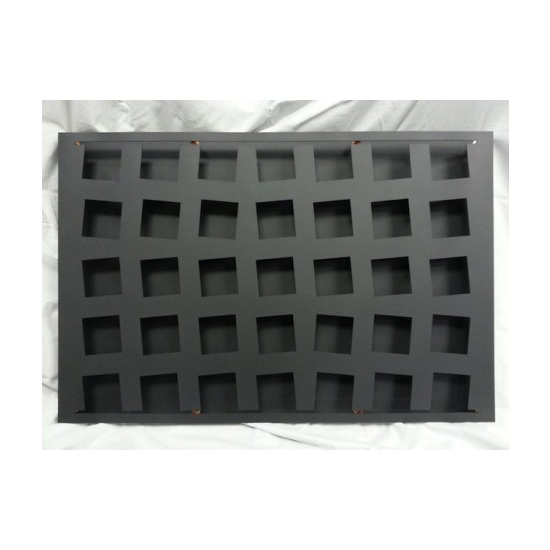

The LWIR target has a heated aluminum back­plane. Insulated spacers help float the cooler plasma­cut SFRplus aluminum front plane. The target is painted in a powder­coated matte to diffuse specular reflections. Temperature difference between front and back planes produce contrast in the LWIR target.
