学习色差仪的过程中色度坐标是我们必须掌握的知识点，我们要确切的了解色度坐标各个字母所代表的意义，以及它们之间的转换。在色差仪的测量和分析过程中这些数据都是必须被重视的值。这里我们就一起讨论一下色坐标的各个值。

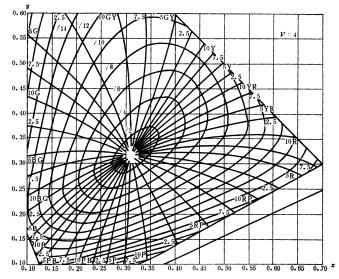

在孟塞尔系统中，对于颜色的明度值相同的产品来说只要色相和彩度两维坐标的变化，这在我们之前在《色差仪的孟塞尔颜色系统表示法 》中的CIE1931色度图上可以看出，这意味着只有色度坐标x，y的不同，在孟塞系统科学家们规定按照1~9个明度等级标注，同理我们根据视觉实验，分别在CIE色度图上绘制出恒定色相轨迹和恒定色彩度轨迹线。这9张恒定色相轨迹和恒定彩度轨迹 图（图1~图9）就是我们将CIE1931色度学系统(Yxy表色法)与孟塞尔系统（HVC表色法）相互转换的依据。

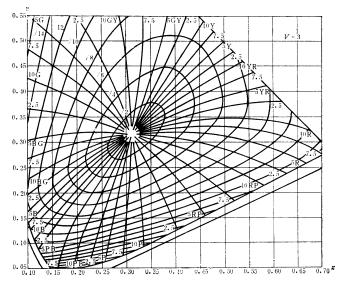

图1

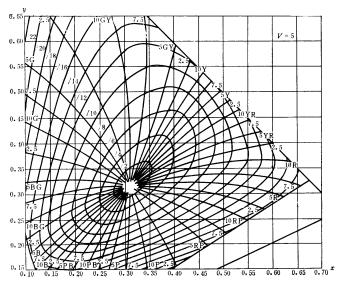

图2

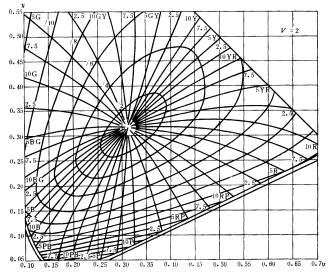

图3

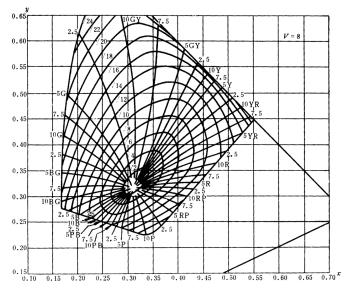

图4

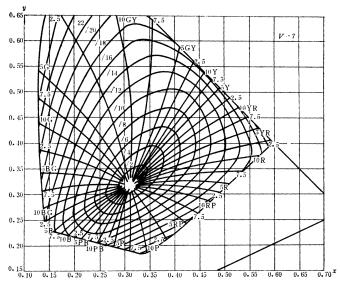

图5

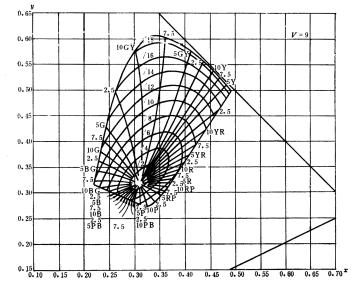

图6

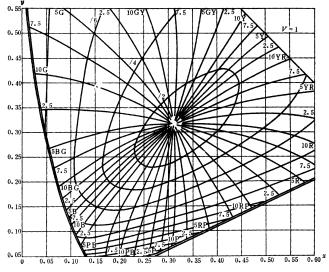

图7

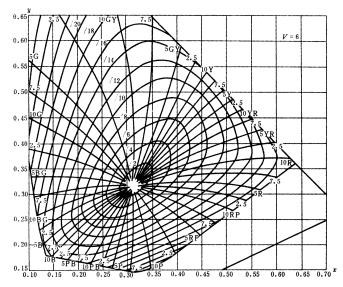

图8

图9

分析上面给出的9张色相轨迹图不同明度情况下可以看出，在明度值为4/、5/、6/时彩度轨迹的数量最多，比明度值9/时占色度图更大的面积。这就意味着在明度值4 /～6/时可能产生产品表明明度最大饱和值的可能性，而明度值9/时（亮度因数Y=79），是不可能出现非常饱和鲜艳的颜色的，特别是色度图中蓝、紫、红部分。图中我们也可以看出随着明度的降低，每一恒定的色彩轨迹圈急剧增大，依据在明度值1/时（亮度因数Y=1.210），彩度/4的轨迹已经包括明度值9/的全部颜色，这表明人眼分辩饱和度的能力随明度的降低而降低，明度值为1/时，在色度图中黄、绿部分只剩下很少几个恒定彩度轨迹，这表明，在明度降低时，黄、绿色只有很低的饱和度。
色差仪使用方便操作简单，分析速度快，看似简单的仪器其实内部结构和构造是非常复杂，同时其处理和计算公式也是非常复杂精密的。
