国产色差仪的硬件系统
TIME:2020-04-09 click: 364 次
现在国内工业颜色检测大多开始使国产色差仪,
国产色差仪是最近几年崛起,通过国家计量局的报告精度绝度不比进口色差仪差。同时由于完全是按照中国国内市场对颜色检测的需求而研发的,可以说更比
进口色差仪更适合国内生产商。
国产色差仪主要通过测量光源的光谱功率分布或物体反射光线的光谱功率,然后根据这些测量好的光谱数据通过规定计算方式和方法最终确定色彩的各项标准数值。这种测量完全是在标准照明体和标准色度空间下完成,测量和计算出来的结果完全符合国际照明组织对色差仪器的要求。现在的国产色差仪由于是通过光谱成分确定颜色参数,所以精度非常的高。
国产色差仪的硬件系统分析:

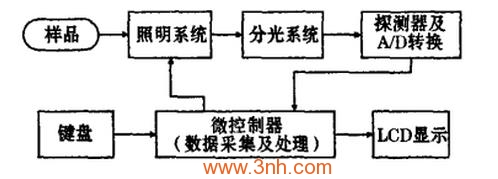

国产色差仪的硬件系统并复杂,整个仪器的工作原理也比较简单,其实色差仪器最要复杂还是各个部件的设计和芯片等的研发,这里我们不介绍了。这里我们重点了解一下国产色差仪的硬件系统。整个系统如图:
当国产色差仪接到测色指令后,就会启动脉冲控制电路,产生光电检测多需要的时钟脉冲和触发脉冲,控制LED照明组件闪光。当LED照明组件发光后,光线会经积分漫反射后照到样品上,在经过样品的反射光线有分光系统接受分光发射光电检测部件上,光电检测部件转变将光信号转变成电信号,经A/D变换后生成数字光谱数据,经过处理分析计算最终得到我们所需的三刺激值以及色坐标等颜色信息。
其实国产色差仪的检测过程这么介绍是非常简单,但是光线在仪器内部是经过更多处理很分析的,这才是最为精密的部分。我们只是简单讲解了国产色差仪硬件结构,这对测量还是有一定帮助的。
